肘節式?jīng)_床

日期:2019/9/9 14:38:30 人氣:15659
肘節式?jīng)_床

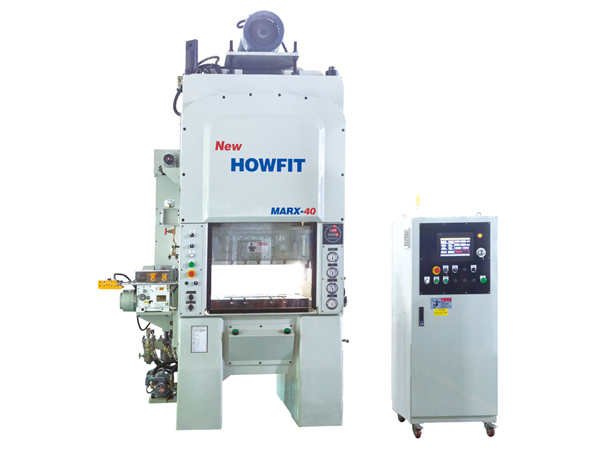

肘節式高速超精密壓力機 Marx-30T、Marx-40T、Marx-60T、Marx-80T
*該肘節式?jīng)_壓機最大限度地發揮肘節式機構特性,具有機構簡單、容量大、高鋼性、熱平衡性好的特點。
*配備完全對向式平衡,盡可能減少由于SPM變化導致的閉模高度位移以及首次沖壓與二次沖壓的下死點位移。
*采用左右分力相互抵消的平衡機構、雙柱8面滾針導軌各雙導軌,進一步提高了滑塊的偏心載荷能力。
*配備高壽命、低噪音的新型無側隙離合器/制動器,實現更安靜運轉。
工作臺左右尺寸為60噸級1100mm、80噸級1500mm、在各自級別的產品系列中做到最寬。
*采用滑塊調節量加長,以及電子旋鈕式曲柄角度顯示等性能,提高了操作性。

壓印效果極佳

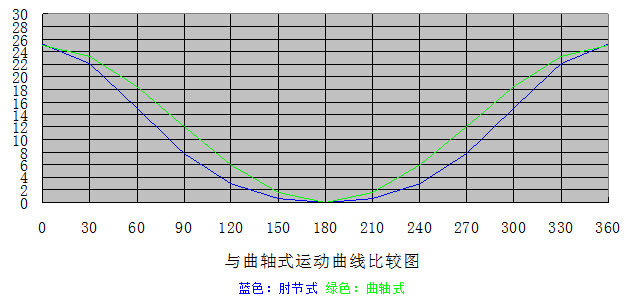

水平對稱肘節連桿結構,使沖床滑塊運動在下死點附近沖壓曲線平滑,獲得了極好的壓印效果,滿足引線框架等產品的印壓要求。同時此結構的滑塊運動方式,減少高速沖壓時對模具的沖擊,延長模具壽命。下圖為滑塊運動曲線:
肘節式?jīng)_床
剛性好、精度高—JIS特級精度
極高的加工精度;
水平對稱肘節連桿結構的熱變位移??;
動靜壓軸承技術使得沖床加減速滑塊位移最??;
沖床特殊材料的使用;
精密油溫冷熱控制系統的溫度控制。

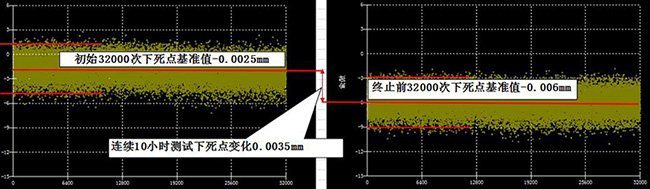

下圖為恒溫恒速條件下,下死點動態精度變化監測值:
肘節式?jīng)_床


型式MARX-30T
加壓能力KN300
行程mm16202530
沖程數spm200-1250200-1200200-1050200-900
閉模高度mm190-240
滑塊調節量mm50
滑塊尺寸mm600×300
工作臺面尺寸mm600×400
工作臺厚度mm90
工作臺開口尺寸mm400(上)x350(下)X60
床臺開孔尺寸mm400×100
主馬達kw11×4P
上模重量KgMAX80
總重量Kg6500

型式MARX-40T
加壓能力KN400
行程mm16202530
沖程數spm180-1250180-1000180-900180-850
閉模高度mm190-240
滑塊調節量mm50
滑塊尺寸mm750×340
工作臺面尺寸mm750×500
工作臺厚度mm120
工作臺開口尺寸mm500x100
床臺開孔尺寸mm560x120
主馬達kw15×4P
上模重量KgMAX105
總重量Kg8000

型式MARX-60T
加壓能力KN600
行程mm20253240
沖程數spm100-750100-750100-650100-550
閉模高度mm220-300
滑塊調節量mm80
滑塊尺寸mm1030×500
工作臺面尺寸mm1100×600
工作臺厚度mm140
工作臺開口尺寸mm800(上)x700(下)X100
床臺開孔尺寸mm840×120
主馬達kw22×4P
上模重量KgMAX450
總重量Kg14000

型式MARX-80T
加壓能力KN800
行程mm20253240
沖程數spm120-600120-500120-500120-450
閉模高度mm240-320
滑塊調節量mm80
滑塊尺寸mm1380×580
工作臺面尺寸mm1500×800
工作臺厚度mm160
工作臺開口尺寸mm1160(上)x1160(下)X120
床臺開孔尺寸mm1200×160
主馬達kw30×4P
上模重量KgMAX500
總重量Kg22000

標準配置
通用變頻器調速主馬達
組合型空氣摩擦離合器/制動器
動態平衡裝置
電子式凸輪角度控制開關
電子式曲軸角度指示器
觸摸式面板式操作屏 8.4英寸
速度計
總計數器(9位元電子式)
預置計數器(9位元電子式)
計時器(7位元電工式)
分立式操作柜
馬達逆轉裝置
誤差料插座(附切換開關)
電動式滑塊調節裝置
安全門
雙手式按鈕開關
防震裝置
油溫加熱冷卻器
材料終端停止開關(接近式)
材料塗油器油箱(附電磁閥)
材料導軌(到工作臺端面)
張限停止回路(定時器無)
200V電源插座
空氣接頭(1/4B)
作業用照明燈

選擇配置備注
高壓氣嘴(附電磁閥)
下死點檢測裝置
材料塗油輥
飛輪剎車
材料氣押裝置
切斷計數器
夾模裝置
