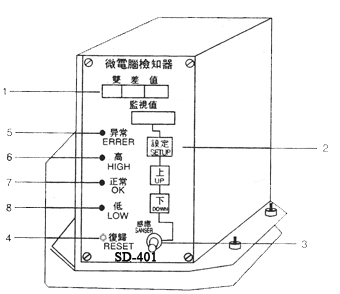

一、微電腦下死點檢知器各部分名稱：

1、顯示器：顯示變差值與監視值?！　　　　　　　　　　?、設定（上、下）：可設定變差值之最大的許值。
　　3、感測器訊號輸入座：以訊號線連結感測器與微電腦?！　?、復歸鍵：解除停車狀態。
　　5、異常指示燈：異常狀況出現，燈亮?！　　　　　　　　?、過高指示燈：變差值高于監視值（含）范圍內，燈亮。
　　7、正常指示燈：變差值在監視值范圍內，燈亮?！　　　　?、過低指示燈：變差值低于監視值（含）范圍時，燈亮。

二、微電腦下死點檢知器操作說明：
1、下死點變動情形：
　　微電腦檢測裝置，乃測定沖壓時脫料板與下模間之距離變差加以控制。沖壓時產生下死點變動情形：無負荷時下死點精度......2um；負荷時下死點精度：起動時STAR..6um，連續連轉時..4um。
2、感測裝置：
　　為檢測上述變動，需要一些檢測裝置為本器之附件：
　　A、非接觸性高周波近接開關
　　B、感應體
3、感測器安裝法：

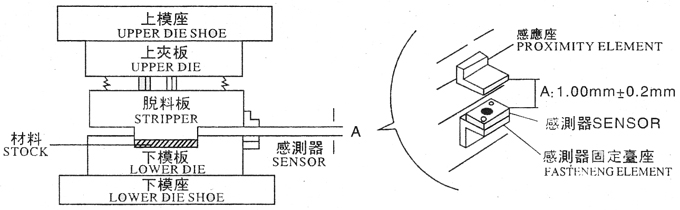

　感應體請裝在模具脫料板旁。感測器與固定座裝在下模旁，如下圖：

　

四、微電腦下死點檢知器安裝注意事項：
　　1、感測器須安裝在適當位置，以利調整A間隙及拆卸感測器或感應體。
　　2、微電腦檢出器提供一組輸出接點，以連接沖床控制緊急停車。
　　連接時，須視沖床緊急停止方式應用如下：
　　(1)緊急停止為N.O常開式,須以COM1及NO3與其做并聯控制。
　　(2)緊急停止為NC常閉式，須以COM1及NC2與其做串聯控制。
　　3、安裝電源時，必須檢查沖床使用電壓，頻率是否與檢出器相同，（110-220V皆可連接）如有不同，必須做調整。
　　4、連接訊號線時，確保把接頭卡緊，以利正常動作。
五、微電腦下死點檢知器操作步驟
　　1、設定監視值
　　2、按“回歸”鍵
　　3、運轉沖床
　　4、當檢知異常令沖床停車時，須先排除異狀況，再回至步驟(2)繼續操作。
六、微電腦下死點檢知故障檢查、排除
